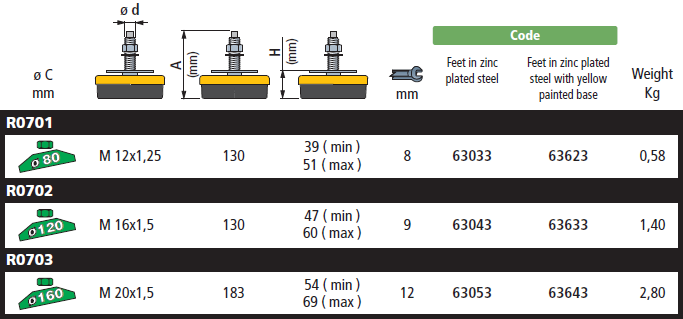

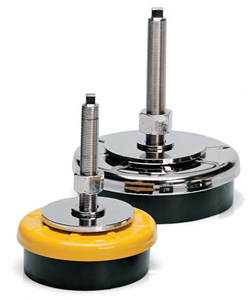

- Ambalaj: 8 adet (Part 701 - 702), 4 adet (Bölüm 703). - Özellikler: yatay hem de dikey yönde titreşim ve şoklara emmek için özel olarak tasarlanmış. Doğru yükseklik ayarı. Yüksek yere yapışır. - Uygulama: sac kesme ve bükme makineleri. Plastik için enjeksiyon kalıplama makineleri. Torna, kesme ve taşlama makineleri. Tekstil ve baskı endüstrisi için makineler.

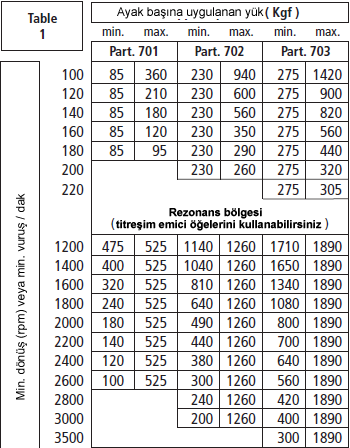

Bir makineye sık sık "titreşim veya darbe" durumunda titreşim emici ayak kullanmak ne zaman ortaya çıkar, yerine standart ayak titreşim emici ayak kullanmak için gerekli olacaktır. Çünkü lastik elemanlar doğal özellikleri, uygun tür seçimi çok önemlidir. Titreşim ve şoklara belirli bir aralık bir rezonans meydana titreşimlerin başka bir dizi ayak herhangi bir titreşimi absorbe olmaz. Bu nedenle, tam olarak bizim seçim prosedürü takip etmek önemlidir.Seçim prosedürü 1). Makinenin ağırlığı ayak üzerinde eşit olarak bölünür olduğunu kabul aşağıdaki formül her ayak üzerindeki yükü hesaplanması: Makinenin Ağırlığı (Kg) ______________________=(Kgf) Ayak sayısı2) Tip titreşim emici ayak Seçimi - Tablo 1 tip bir titreşim emici ayak seçimi, her ayak üzerinde yük ve makine devrimlerin en düşük sayı (veya şok sayısı) bağlıdır.
Seçim örnekleri
1) göz önüne alındığında, bir torna veriler için Destek: - Torna Ağırlık: 2200 Kg. - Minimum hız: 140 dak. - Ayak Miktar: 4 Seçimi: Her ayağın üzerindeki yükü2200/4=550 Kgf1 Part tabloya göre. 702 alınmalıdır.
1) Verilen metal bir basınveri için destekler: - Basın Ağırlık: 3900 Kg. - Min. şoklara sayısı: 120 vuruş / dk. - Ayak Miktar: 6. Seçimi: Her ayağın üzerindeki yükü
3900/6=650 Kgf1 Part tabloya göre. 703 alınmalıdır.

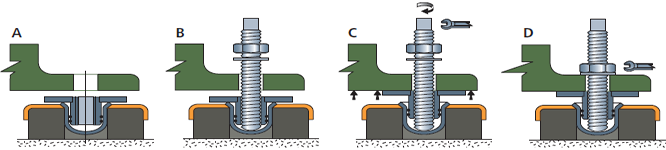

Montaj talimatları A) makinenin kaldırın. Footplate yerleştirin. B) ayar civatası, somun ve pul ile monte edin. C) desidered yüksekliğe ulaşıncaya kadar daha fazla ayar civatası çevirerek destek plakası kalkacaktır. D) somun ile ayar civatası kilitleyin.

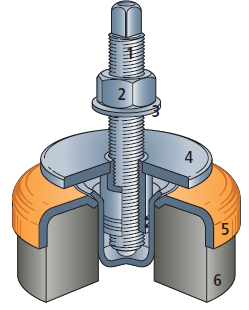

1 - Ayar cıvata. Güzel konu 2 - Kilitleme somunu. UNI 5588 - 65. 3 - Yıkama Makinesi UNI 6592 - 69. DIN 125 A. 4 - Destek plakası. Yüksekliği ayarlanabilir 5 - Takviye plakası. 6 - NBR kauçuk siyah Anti-slip (80 Shore).
1 - Ayar cıvata. Güzel konu
